Gerenciamento de Risco (NBR 5419-2)

Geral

Linhas

Proteção

Zonas

Resultados

1. Dados do Projeto

Informações do Cliente (Opcional)

Nome do Cliente / Empresa

CNPJ / CPF

Endereço / Localização

Nome do Projeto

Estado (UF)

Acre Alagoas Amapá Amazonas Bahia Ceará Distrito Federal Espírito Santo Goiás Maranhão Mato Grosso Mato Grosso do Sul Minas Gerais Pará Paraíba Paraná Pernambuco Piauí Rio de Janeiro Rio Grande do Norte Rio Grande do Sul Rondônia Roraima Santa Catarina São Paulo Sergipe Tocantins

Cidade

Densidade de Descargas (Ng) - Raios/km²/ano O valor será preenchido automaticamente ao selecionar a cidade, mas você pode ajustá-lo se necessário.

2. Estrutura e Ambiente

Tamanho da Estrutura Principal (m)

Comprimento (C)

Largura (L)

Altura (A)

Fator de Localização (Cd - Tabela A.1)

Estrutura isolada; nenhum outro objeto nas vizinhanças = 1.00 Estrutura cercada por objetos da mesma altura ou mais baixos = 0.50 Estrutura cercada por objetos mais altos = 0.25 Estrutura isolada no topo de uma colina ou monte = 2.00

2. Linhas Conectadas

Informe as características das linhas que entram na estrutura.

A. Linha de Energia

Comprimento da seção da linha (m)

Fator de instalação a Linha de Energia (Ci)

Aéreo = 1.00 Enterrado = 0.50 Cabos enterrados instalados completamente dentro e uma malha de aterramento = 0.01

Fator do Tipo de Linha de Energia (Ct)

Linha de Energia ou Sinal = 1.00 Linha de Energia em AT (com transformador AT/BT) = 0.20

Fator Ambiental da Linha de Energia (Ce)

Rural = 1.00 Suburbano = 0.50 Urbano = 0.10 Urbano com edifícios mais altos que 20m = 0.01

B. Linha de Sinal

Comprimento da seção da linha (m) Deixe 0 se não houver.

Fator de instalação a Linha de Sinal (Cit)

Aéreo = 1.00 Enterrado = 0.50 Cabos enterrados instalados completamente dentro e uma malha de aterramento = 0.01

Fator do Tipo de Linha de Sinal (Ctt)

Linha de Energia ou Sinal = 1.00

Fator Ambiental da Linha de Sinal (Cet)

Rural = 1.00 Suburbano = 0.50 Urbano = 0.10 Urbano com edifícios mais altos que 20m = 0.01

3. Proteção do Empreendimento

Proteção da Estrutura (Pb - Tabela B2)

Estrutura não protegida por SPDA = 1.00 Estrutura protegida por SPDA - Classe IV = 0.20 Estrutura protegida por SPDA - Classe III = 0.1 Estrutura protegida por SPDA - Classe II = 0.05 Estrutura protegida por SPDA - Classe I = 0.02 Estrutura com subsistema de captação conforme SPDA classe I e uma estrutura metálica contínua ou de concreto armado atuando como um subsistema de descida normal = 0.01 Estrutura com cobertura metálica e um subsistema de captação, possivelmente incluindo componentes naturais, com proteção completa de qualquer instalação na cobertura contra descargas atmosféricas diretas e uma estrutura metálica contínua ou de concreto armado atuando como um subsistema de descidas natural = 0.001

Medidas de Proteção Adicional (MPS)

A. Linha de Energia

Tipo de linha externa de Energia (Cld e Cli - Tabela B4)

Linha aérea não blindada -> Cld=1.00 e Cli=1.00 Linha enterrada não blindada -> Cld=1.00 e Cli=1.00 Linha de energia com neutro multiaterrado -> Cld=1.00 e Cli=0.20 Linha enterrada blindada: Blindagem não interligada... -> Cld=1.00 e Cli=0.30 Linha aérea blindada: Blindagem não interligada... -> Cld=1.00 e Cli=0.10 Linha enterrada blindada: Blindagem interligada... -> Cld=1.00 e Cli=0.00 Linha aérea blindada: Blindagem interligada... -> Cld=1.00 e Cli=0.00 Cabo protegido ou em dutos metálicos... -> Cld=0.00 e Cli=0.00 Nenhuma linha externa (sistemas independentes) -> Cld=0.00 e Cli=0.00 Interfaces isolantes de acordo com a NBR 5419-4 -> Cld=0.00 e Cli=0.00

Roteamento, blindagem e interligação ENERGIA (Pld - Tabela B8)

Não blindada ou blindagem não interligada (Uw=2.5) = 1.00 Blindagem interligada [5 < Rs <= 20 ohms/Km] (Uw=2.5) = 0.95 Blindagem interligada [1 < Rs <= 5 ohms/Km] (Uw=2.5) = 0.60 Blindagem interligada [Rs <= 1 ohms/Km] (Uw=2.5) = 0.20

Tensão suportável (Uw) - kV

Fator de Tensão (Ks4)

Nível de Proteção NP (Peb - Tabela B7)

Sem DPS = 1.00 DPS Classe III e IV = 0.05 DPS Classe II = 0.02 DPS Classe I = 0.01 NOTA 4 = 0.005 NOTA 4 = 0.004 NOTA 4 = 0.003 NOTA 4 = 0.002 NOTA 4 = 0.001

NOTA 4: Os valores de [Peb] podem ser reduzidos para DPS que tenham melhores características de proteção...

B. Linha de Sinal

Tipo de linha externa de Sinal (Cldt e Clit - Tabela B4)

Linha aérea não blindada -> Cldt=1.00 e Clit=1.00 Linha enterrada não blindada -> Cldt=1.00 e Clit=1.00 Linha de energia com neutro multiaterrado -> Cldt=1.00 e Clit=0.20 Blindagem não interligada... -> Cldt=1.00 e Clit=0.30 Blindagem não interligada... -> Cldt=1.00 e Clit=0.10 Blindagem interligada... -> Cldt=1.00 e Clit=0.00 Blindagem interligada... -> Cldt=1.00 e Clit=0.00 Cabo protegido ou em dutos... -> Cldt=0.00 e Clit=0.00 Nenhuma linha externa -> Cldt=0.00 e Clit=0.00 Interfaces isolantes -> Cldt=0.00 e Clit=0.00

Roteamento, blindagem e interligação SINAL (Pldt - Tabela B8)

Não blindada ou blindagem não interligada (Uw=1.5) = 1.00 Blindagem interligada [5 < Rs <= 20 ohms/Km] (Uw=1.5) = 1.00 Blindagem interligada [1 < Rs <= 5 ohms/Km] (Uw=1.5) = 0.80 Blindagem interligada [Rs <= 1 ohms/Km] (Uw=1.5) = 0.40

Tensão suportável (Uw) - kV

Fator de Tensão (Ks4)

Nível de Proteção NP (Peb - Tabela B7)

Sem DPS = 1.00 DPS Classe III e IV = 0.05 DPS Classe II = 0.02 DPS Classe I = 0.01 NOTA 4 = 0.005 NOTA 4 = 0.004 NOTA 4 = 0.003 NOTA 4 = 0.002 NOTA 4 = 0.001

NOTA 4: Os valores de [Peb] podem ser reduzidos...

Probabilidade de Causar falha em sistemas internos

Fator de blindagem da estrutura (Ks1)

Ajuda:
Ks1: leva em consideração a eficiência da blindagem por malha da estrutura, SPDA ou outra blindagem da interface ZRP 0/1.

4. Definição de Zonas (Zs)

Defina as características detalhadas de cada zona.

Dados da Nova Zona

Nome da Zona

Número de pessoas na Zona (nz)

Total de pessoas na estrutura (nt)

Tempo de presença na Zona (h/ano)

Tempo em locais perigosos externos (te)

Características da Estrutura e Ambiente

Medidas de proteção (descargas na estrutura) (Pta - Tabela B1)

Nenhuma medida de proteção = 1.00 Avisos de alerta = 0.10 Isolação Elétrica (3mm polietileno) = 0.01 Equipotencialização efetiva do solo = 0.01 Restrições físicas ou estrutura como subsistema = 0.00

Tipo de superfície do solo ou piso (rt - Tabela C3)

Agricultura, concreto (< 1omh) = 0.01 Mármore, cerâmica (1-10omh) = 0.001 Cascalho, carpete (10-100omh) = 0.0001 Asfalto, madeira (> 100omh) = 0.00001

Providências contra incêndio (rp - Tabela C4)

Nenhuma providência = 1.00 Manual (extintores, hidrantes, rotas de escape) = 0.50 Automático (alarme, fixo, bombeiros < 10min) = 0.20

Risco de incêndio ou explosão (rf - Tabela C5)

Explosão: Zonas 0, 20 e sólidos = 1.00 Explosão: Zonas 1, 21 = 0.10 Explosão: Zonas 2, 22 = 0.001 Incêndio: Risco alto = 0.1 Incêndio: Risco normal = 0.01 Incêndio: Risco baixo = 0.001 Nenhum risco = 0.00

Perigo especial (hz - Tabela C6)

Sem perigo especial = 1.00 Baixo nível de pânico (< 100 pessoas, 2 andares) = 2.00 Médio nível de pânico (100-1000 pessoas) = 5.00 Dificuldade de evacuação (hospitais, imobilizados) = 5.00 Alto nível de pânico (> 1000 pessoas) = 10.00

Proteção de Linhas e Blindagem

Medidas de proteção (descargas na linha) (Ptu - Tabela B6)

Não aplicável (área externa) = 0.00 Nenhuma medida de proteção = 1.00 Avisos visíveis de alerta = 0.10 Isolação elétrica = 0.01 Restrições físicas = 0.00

Fator de blindagem da zona (Ks2)

Ks2: Eficiência da blindagem interna (ZPR X/Y). Ks2 = 0,12 x Wm2.

Linha de Energia (Zona)

Nível de proteção NP Energia (Pspd - Tabela B3)

Nenhum sistema de DPS = 1.00 DPS Classe III e IV = 0.05 DPS Classe II = 0.02 DPS Classe I = 0.01 NOTA 2 = 0.005 NOTA 2 = 0.004 NOTA 2 = 0.003 NOTA 2 = 0.002 NOTA 2 = 0.001

Fiação interna Energia (Ks3 - Tabela B5)

Cabo não blindado - sem preocupação no roteamento (área ~50m2) = 1.00 Cabo não blindado - preocupação no roteamento (área ~10m2) = 0.20 Cabo não blindado - roteamento mesmo cabo (área ~0.5m2) = 0.01 Cabos blindados / eletrodutos metálicos = 0.0001

Linha de Sinal (Zona)

Nível de proteção NP Sinal (Pspdt - Tabela B3)

Nenhum sistema de DPS = 1.00 DPS Classe III e IV = 0.05 DPS Classe II = 0.02 DPS Classe I = 0.01 NOTA 2 = 0.005 NOTA 2 = 0.004 NOTA 2 = 0.003 NOTA 2 = 0.002 NOTA 2 = 0.001

Fiação interna Sinal (Ks3t - Tabela B5)

Seleção de Perdas e Parâmetros Específicos

Tipos de perda a considerar (Selecione ao menos uma):

L1 - Perda de vida humana incluindo ferimento permanente L2 - Perda inaceitável de serviço público L3 - Perda inaceitável de patrimônio cultural L4 - Perda econômica

Perda de Vida Humana (L1)

D2 - Danos físicos (Lf - Tabela C2)

Risco de explosão = 0.1 Hospital, hotel, escola, edifício cívico = 0.10 Entretenimento público, igreja, museu = 0.05 Industrial, comercial = 0.02 Outros = 0.01 Não aplicável = 0.00

D3 - Falhas de sistemas internos (Lo - Tabela C2)

Risco de explosão = 0.10 Unidade de terapia intensiva e bloco cirúrgico de hospital = 0.01 Outras partes de hospital = 0.001 Não aplicável = 0.00

Perda em Serviço ao Público (L2)

D2 - Danos físicos (Lf - Tabela C8)

Gás, água, fornecimento de energia = 0.10 TV, linhas de sinais = 0.01

D3 - Falhas de sistemas internos (Lo - Tabela C8)

Gás, água, fornecimento de energia = 0.01 TV, linhas de sinais = 0.001

Perda de Patrimônio Cultural (L3)

Valor do patrimônio cultural na zona (milhões)

Valor total edificação + conteúdo (milhões)

D2 - Danos físicos (Lf - Tabela C10)

Museus, galerias = 0.10

Perda Econômica (L4)

Valor dos animais na zona (milhões)

Valor da edificação relevante (milhões)

Valor do conteúdo da zona (milhões)

Valor sistemas internos na zona (milhões)

Valor total da estrutura (soma zonas) (milhões)

Total valores em perigo externos (milhões)

D2 - Danos físicos (Lf - Tabela C12)

Risco de explosão = 1.00 Hospital, industrial, museu, agricultura = 0.50 Hotel, escola, escritório, igreja, entretenimento, comercial = 0.20 Outros = 0.10

D3 - Falha de sistemas internos (Lo - Tabela C12)

Risco de explosão = 0.10 Hospital, industrial, escritório, hotel, comercial = 0.01 Museu, agricultura, escola, igreja, entretenimento = 0.001 Outros = 0.0001

D2 - Danos físicos fora da estrutura (Lfe - Tabela C12)

Risco de explosão = 1.00 Hospital, industrial, museu, agricultura = 0.50 Hotel, escola, escritório, igreja, entretenimento, comercial = 0.20 Outros = 0.10 Não aplicável = 0.00

Questionamento adicional: Risco de Explosão / Hospitais

Ajuda: Estruturas com risco de explosão e para Hospitais ou outras estruturas quando a falha dos sistemas internos imediatamente possam colocar em perigo a vida humana.

Zonas Criadas

Nenhuma zona adicionada. Preencha acima e clique em Adicionar.

Resultados da Análise de Risco

R1 - Risco à Vida Humana

0.00E-00

Limite: 1.00E-05

AGUARDANDO

R2 - Serviço Público

0.00E-00

Limite: 1.00E-03

AGUARDANDO

R3 - Patrimônio Cultural

0.00E-00

Limite: 1.00E-04

AGUARDANDO

R4 - Perda Econômica

0.00E-00

Avaliação Custo/Benefício

INFORMATIVO

⚠️ Recomendações para Aprovação

Dimensionamento do SPDA e Aterramento

Método do SPDA:

Nível de Proteção (Automático):

Resistividade do Solo (ρ) em Ω.m:

Resistência Alvo (R) em Ω:

Cantos Salientes da Estrutura:

Detalhamento por Zona

Zona	R1 (Vida)	R2 (Serviço)	R3 (Patrim.)	R4 (Econ.)	Componente Crítico

Parâmetros Globais Calculados:
Área de Exposição (Ad): 0 m² | Eventos por Ano (Nd): 0

Exportar Relatório Final

A processar o seu relatório na nossa Cloud...

Gerenciamento de Risco (NBR 5419-2)

1. Dados do Projeto

Informações do Cliente (Opcional)

2. Estrutura e Ambiente

Tamanho da Estrutura Principal (m)

2. Linhas Conectadas

A. Linha de Energia

B. Linha de Sinal

3. Proteção do Empreendimento

Medidas de Proteção Adicional (MPS)

A. Linha de Energia

B. Linha de Sinal

Probabilidade de Causar falha em sistemas internos

4. Definição de Zonas (Zs)

Dados da Nova Zona

Características da Estrutura e Ambiente

Proteção de Linhas e Blindagem

Linha de Energia (Zona)

Linha de Sinal (Zona)

Seleção de Perdas e Parâmetros Específicos

Perda de Vida Humana (L1)

Perda em Serviço ao Público (L2)

Perda de Patrimônio Cultural (L3)

Perda Econômica (L4)

Zonas Criadas

Resultados da Análise de Risco

⚠️ Recomendações para Aprovação

Dimensionamento do SPDA e Aterramento

Detalhamento por Zona

Exportar Relatório Final

Nova Zona (Características)

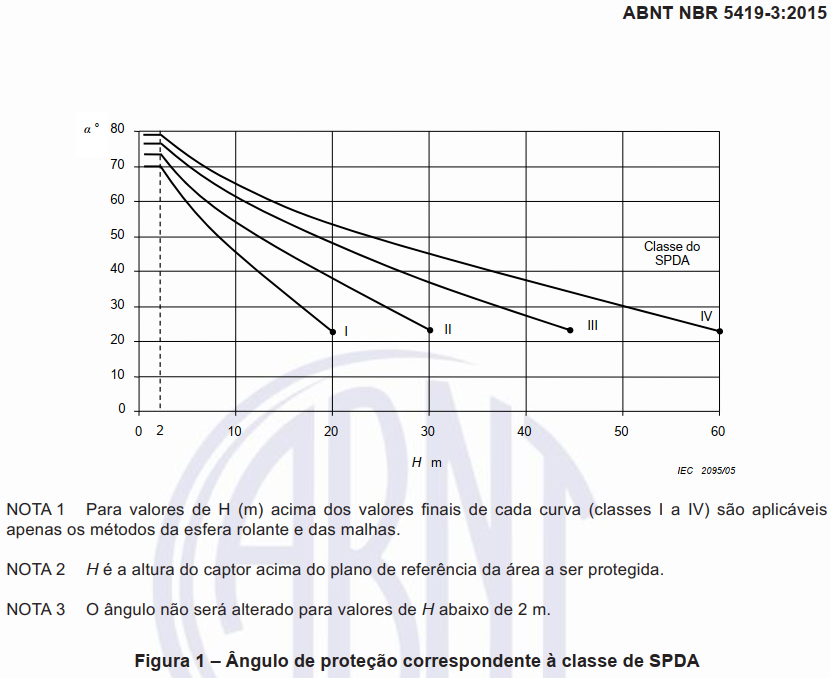

Ângulo de Proteção (Figura 1 - NBR 5419-3)
